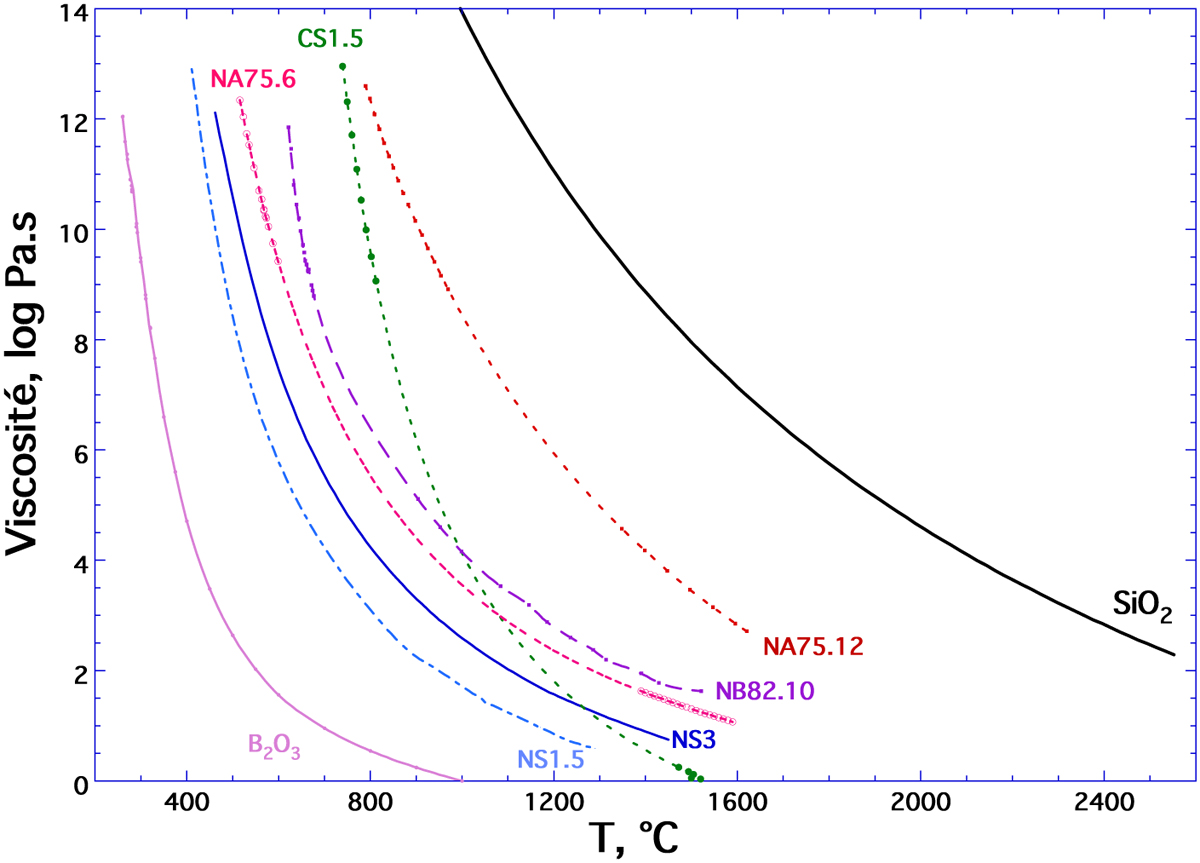

Viscosité en fonction de la température en °C pour un verre de silice, SiO₂, un tri et bi-silicate de sodium, NS3 et NS2, contenant respectivement 75 et 66 mol% de SiO₂ et la différence à 100 étant du Na₂O, les compositions NS1.5 et CS1.5 correspondent respectivement à 60SiO₂–40Na₂O et 60SiO₂–40CaO (mol%). Les compositions NA75.6 et NA75.12 contiennent 75 mol% de SiO₂ chacune et 6 ou 12 mol% d’Al₂O₃, la différence à 100 étant du Na₂O (données de [8] pour les compositions NS3 et NAX. Y, de [9] pour CS1.5, NS1.5 et NS2 ; de [10] pour B₂O₃ ; de [11] pour NB82.10 = Pyrex).

Viscosity as a function of temperature in °C for a silica glass, SiO₂, sodium silicate glass compositions, NS3 and NS2, containing respectively 75 and 66 mol% of SiO₂ and the difference at 100 being Na₂O, the compositions NS1.5 and CS1.5 correspond respectively to 60SiO₂–40Na₂O and 60SiO₂–40CaO (mol%). The compositions NA75.6 and NA75.12 contain 75 mol% SiO₂ each and 6 or 12 mol% Al₂O₃, the difference to 100 being Na₂O (data of [8] for NS3 and NAX compositions. Y, from [9] for CS1.5, NS1.5 and NS2; [10] for B₂O₃; from [11] for NB82.10 = Pyrex).
